單/雙通道電壓放大器
單/雙通道電壓放大器
· 信號帶寬DC-2MHz。
· 峰峰值最大400Vp-p。
· 增益可以出廠時定做好；50歐姆或者2K歐姆阻抗匹配，出廠時定做好。
· 失真度指標低，0.1% @ 100KHz 和300Vp-p輸出。
· 輸入輸出接頭為BNC，標配包含可承受高壓的同軸線纜?？膳c主流公司的信號源直接相連使用。
· 沒有額外操作，只有開關按鈕，增益固定(無需選擇), 避免各種模式的選擇錯誤，例如大增益的誤操作, 容易燒毀被測件。只需要調節信號源的輸出即可。
· 輸出限電流40mA，避免對器件/芯片的破壞。
· 與美國Sandia National Lab MEMs實驗室合作開發
· 峰峰值最大400Vp-p。
· 增益可以出廠時定做好；50歐姆或者2K歐姆阻抗匹配，出廠時定做好。
· 失真度指標低，0.1% @ 100KHz 和300Vp-p輸出。
· 輸入輸出接頭為BNC，標配包含可承受高壓的同軸線纜?？膳c主流公司的信號源直接相連使用。
· 沒有額外操作，只有開關按鈕，增益固定(無需選擇), 避免各種模式的選擇錯誤，例如大增益的誤操作, 容易燒毀被測件。只需要調節信號源的輸出即可。
· 輸出限電流40mA，避免對器件/芯片的破壞。
· 與美國Sandia National Lab MEMs實驗室合作開發
分享到：
2340/2350是為高壓放大應用設計，其電壓值超過了大多數波形、函數或脈沖發生器的標準電壓限制。2340/2350擁有400 Vp-p的最大輸出電壓。標準配備50倍固定增益，也可根據具體需求定做從10至100的增益。
每個通道的額定連續電流輸出為40 mA，輸出阻抗為0.2Ω。每個通道都有一個獨立的，帶緩沖的，電壓監控輸出來表示低幅值輸出信號。對于50 Ω輸入，緩沖器產生200：1衰減，1 MΩ及以上輸入則產生100：1衰減。2340/2350專門用于低失真和精確信號放大，具有高性價比。特別適用于配合函數信號發生器、數據采集板卡模擬 輸出、脈沖信號發生器等信號源一起工作。

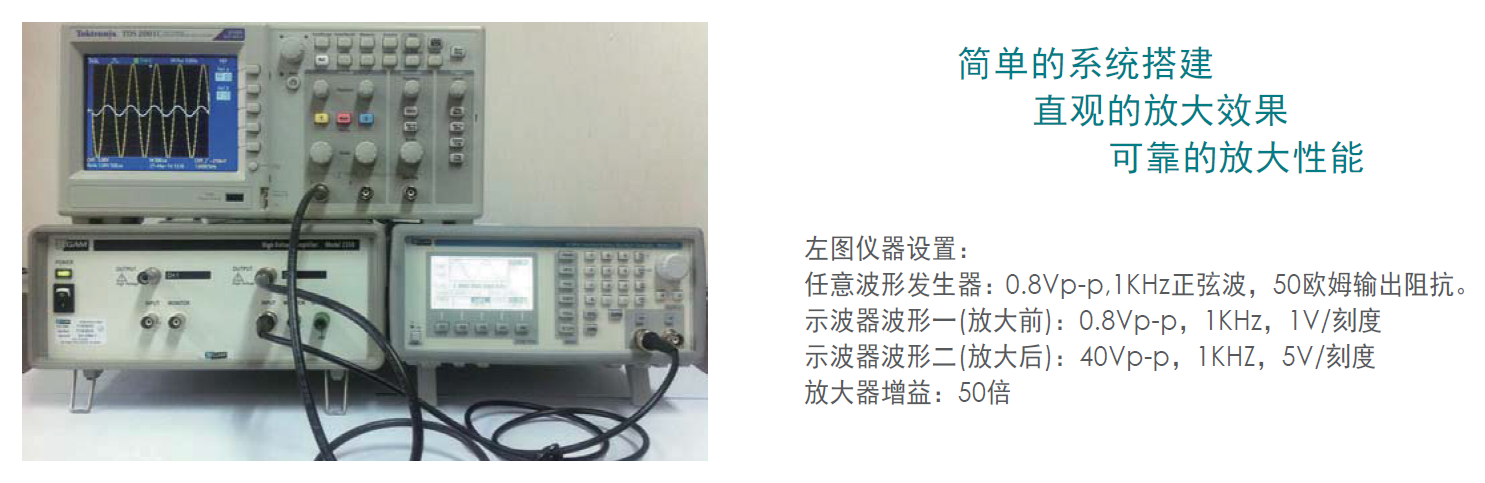

高電壓任意波形輸出，變得如此簡單
